CLT5161GPSDF6型型綠化噴灑
一、產品簡述
我公司產品標配前沖后灑、側噴、后置式工作平臺、平臺上有高壓軸承灑水炮（可360°旋轉，可調成柱狀最大射程 35米，也可調成霧狀最大射程15米，可調成：直沖狀、大雨、中雨、小雨、毛毛雨），配備優質大功率專用灑水泵，取力器，雜物過濾網，國標通用65型消防接口（可通過消防栓加水）、1套自流球閥系統（可自吸自排，可從河里或池塘抽水到罐體，最大吸程7米），2根引水鋼絲膠管。水泵、取力器、球閥、濾網均為國家標準產品，主管道加粗，法蘭墊、法蘭盤加厚，萬向前沖，大通徑球閥，具有性能優良，工作可靠、效率高、流量大、維修方便等特點。
二、產品性能及特點
灑水車罐體結構為橢圓形或方圓形,采用武鋼優質碳鋼制作, 運用大型卷板機一次成型，采用環縫自動焊接工藝, 外形更加美觀、密封性能卓越。整車罐體水倉為2-3室，中間隔板下端有通孔，罐體內設防蕩防波隔板, 倉內隔板具有防波作用，以減低汽車行駛時罐內液體的沖擊。外表涂防銹漆及裝飾漆。
罐體尾部采用大平臺，可搭載30-40型噴霧機組，具有功力強、射程遠、穿透力強、霧粒附著力強、覆蓋范圍廣、可以實現精量噴霧等特點，適合風沙抑塵、工地降塵、拆遷降塵，專門用于城市開發區建設工地、拆遷工地、車站儲煤場、洗煤廠、焦化廠、鐵礦、鋼廠、港口等的揚塵風沙控制；在城市遭遇霧霾天氣、空氣質量PM2.5嚴重超標時，可隨意選定一個區域進行液霧降塵、分解淡化空氣中的顆粒濃度、將飄浮在空氣中的污染顆粒物、塵埃等迅速逼降地面，達到治理凈化空氣的明顯良好效果。
三、注意事項
1.當灑水車?yán)煤訙稀⒊靥磷鳛樗磿r(shí)，注意吸水管端部全部沒入水中。為避免吸入石 塊或較多的泥沙、漂雜物，最好在吸水管吸水口安裝過濾裝置。如果水源較淺，需要事先將 吸水處挖深一些，以保證不含有雜物及不進空氣。
2.自吸式水泵第一次使用時，需要加引水，以后則不必再加引水。吸水時進水管系統必 須保持一定的真空度，才能將水吸入罐內。進水管系統務必要密封可靠，軟管不能破損，硬 管不能有裂紋，否則將產生漏氣現象，也就造成吸不上水的情況。
3.灑水車無論是在吸水前，還是在灑水前，取力裝置掛檔都必須在停車時進行，冬季來 臨前，應將水泵和水管內的水放空，以防凍裂。中國北方一般嚴冬不再施工，故在施工結束 后，應立即將水泵及水管內的水排空，以防后患。
四、產品主要技術參數
項 目
參 數
整
車
參
數
整車整備質量kg
6300
最大總質量kg
16200
額定載質量kg
9705
外形尺寸（長×寬×高）mm
7500×2500×3200
最小離地間隙mm
≤400
接近角/離去角°
≤14/13
作
業
性
能
罐體容積（實際方量）
≥11.8
灑水前噴寬度m
≥8
灑水后沖寬度m
≥16
水泵自吸高度m
≤7
手持水炮射程高度（柱狀）m
≥32
手持水炮射程高度（霧狀）m
≥15
灑水速度km/h
10～25
最大灑水能力㎡/h
≥5000
灑水最大流量L/min
≥800
行
駛
性
能
最高車速（滿載）km/h
≥89
最大爬坡角%
≥30
制動距離(滿載30km/h)m
≤10
最小轉彎直徑m
≤20
底
盤
參
數
底盤型號、類別、生產企業
東風天錦DFH1160BX1
發動機型號、生產企業
D4.0NS6B185
發動機額定功率
136kw/2300r/min
變速器型號
8JS75E-C
輸入扭矩
750Nm
輪胎
前輪
9.00R20 16PR
后輪
9.00R20 16PR
罐體約12立方，環保齊全，實車公告，免征已通過發布
底盤配置：
東風天錦, 3950軸距，東風康明斯185/馬力，4缸機，法士特8檔，9.00R20鋼絲胎，斷氣剎，電動玻璃，空調
上裝配置：
1、罐體約為12方，可搭配30-40型噴霧機組。
2、邊燈帶電，
3、標配前噴為鴨嘴直沖，標配后沖，用戶可根據自己的需求，來調整對沖位置。
4、沖孔平臺（承載能力加強），炮筒后蓋為定制型螺栓卡扣，
5、前噴、后沖、后灑、側噴，綠化高炮開關球閥均采用50大通經不銹鋼球閥，
6、新式軸承式水炮，更加耐用，
7、湖北盈通60/90型水泵，
8、防腐法蘭墊片，
9、鋁制后灑，不易炸開
10、罐體自動焊（美國林肯焊機及電源），拼板自動焊接，封頭環縫焊接，無氣孔，焊縫美觀。
11、側護網、后保險杠、均為螺栓連接，方便拆卸，維修方便。
12、塑料擋泥板，替代鐵擋泥板，更加輕便，用螺栓連接，方便拆卸。
13、前部、后部主管連接處為6孔圓法蘭，不易沖墊

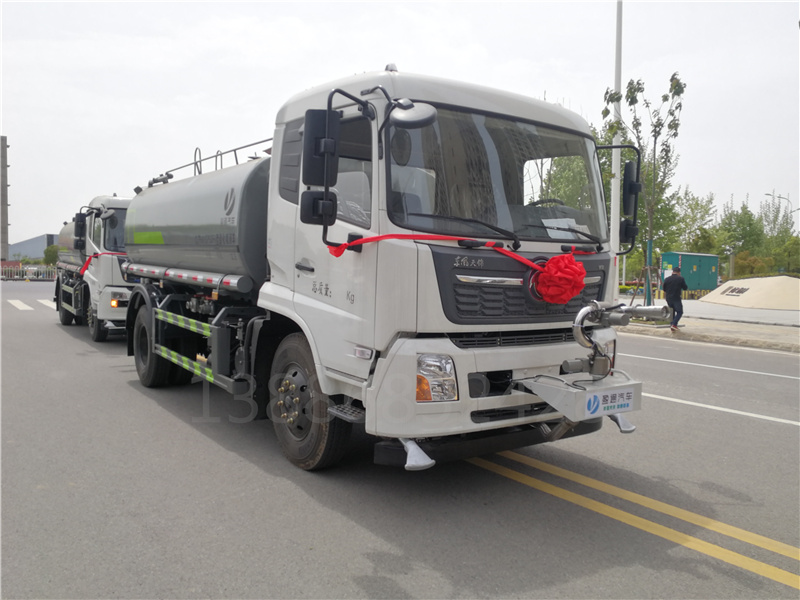

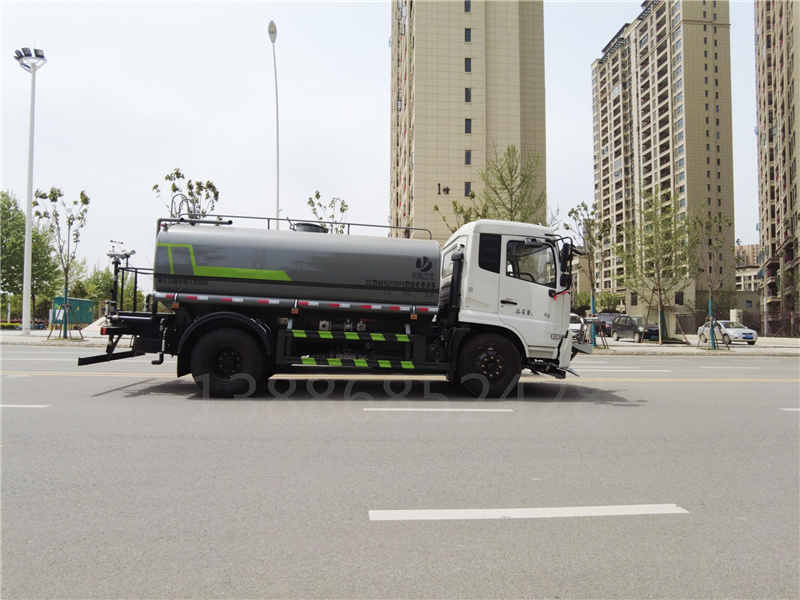

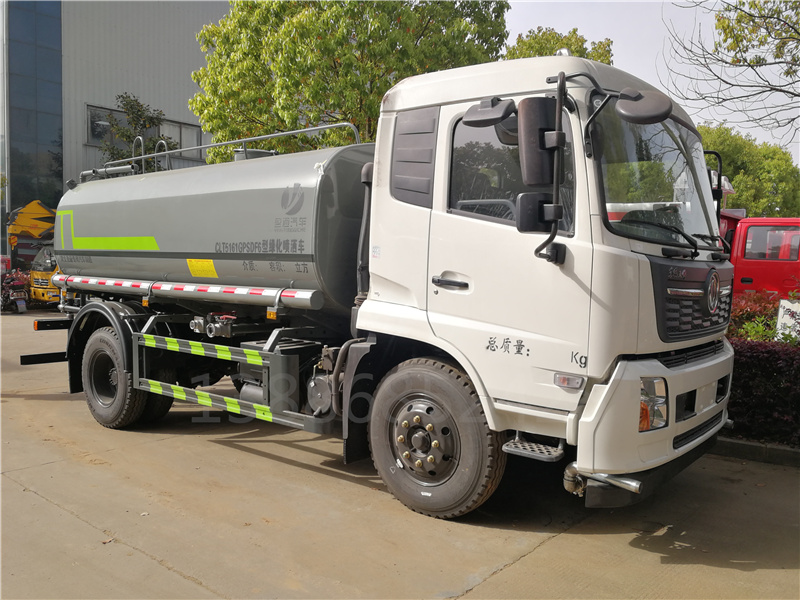

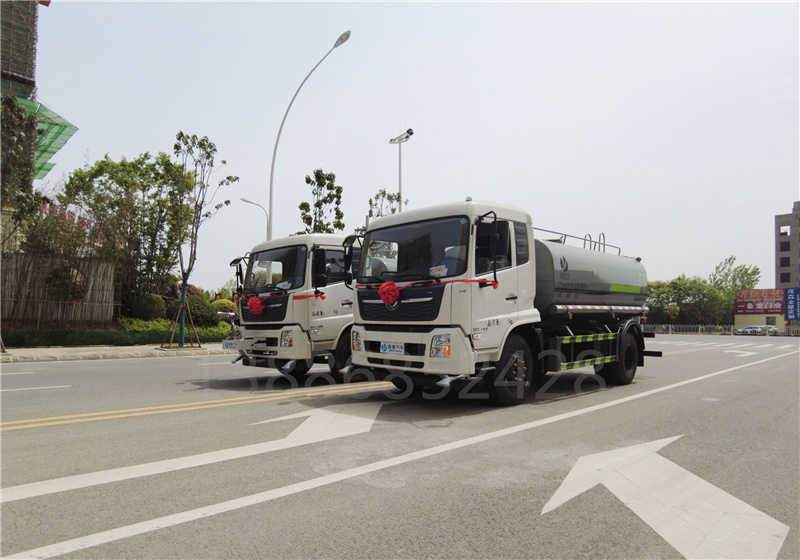

縱昂牌CLT5161GPSDF6型綠化噴灑車
|
【主要技術參數】 |
|||
|
產品商標 |
縱昂牌 |
公告批次 |
340 |
|
產品名稱 |
CLT5161GPSDF6型綠化噴灑車 |
產品號 |
ARAUJ6R7023 |
|
總質量(Kg) |
16200 |
罐體容積(m3) |
9.77 |
|
額定載質量(Kg) |
9370,9305,9770,9705 |
外形尺寸 |
7500,7800×2500×3200,3300 |
|
整備質量(Kg) |
6700,6300 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2,3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
14/13 |
前懸/后懸 |
1430/2120,1430/2420 |
|
軸數 |
2 |
軸距 |
3950,4500,4700 |
|
軸荷(Kg) |
5600/10600 |
最高車速(Km/h) |
89 |
|
其它 |
ABS型號:3631010-C2000,ABS 8,4460046450;ABS生產企業:東科克諾爾商用車制動系統(十堰)有限公司,東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車控制系統(中國)有限公司;選裝描述:隨底盤選裝駕駛室,選裝底盤附件位置,選裝噴霧裝置;所用材料材質、連接方式以及后部防護裝置的主要尺寸參數(斷面尺寸和離地高度):側、后防護材料均為:Q235碳鋼,連接方式均為:螺栓連接,后部防護截面尺寸:120×50,后部防護離地高度:450;罐體有效容積(立方米)、罐體外形尺寸:罐體有效容積:9.77立方米;罐體外形尺寸(長×長軸×短軸)(mm):4200×2300×1450,4000×2300×1540;專用功能及裝置:該車主要用于城鄉園林綠化噴灑;主要裝置為水罐及噴灑裝置; |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
DFH1160BX1 |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風商用車有限公司 |
|
外形尺寸 |
7240,7265,7790,8290×2370,2420,2460,2400×2780,2800,2840,2870,2910 |
輪胎數 |
6 |
|
接近角/離去角(°) |
14/12,17/18,19/20 |
輪胎規格 |
9.00R20 16PR,10.00R20 18PR,275/80R22.5 18PR |
|
鋼板彈簧片數 |
11/11+10,11/10+8,8/10+8 |
前輪距 |
1815,1934,1860 |
|
燃料種類 |
柴油 |
后輪距 |
1800,1820 |
|
排放標準 |
GB3847-2005,GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
DDi50E220-60 D4.0NS6B185 D4.0NS6B195 |
東風商用車有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 |
5000 4000 4000 |
162 136 143 |
